顺昌智能化太阳能控制柜的运行架构及介绍

作者:合肥顺昌集团研发部日期:2012-03-10来源:合肥顺昌集团

     供热系统远程控制管理系统运行架构

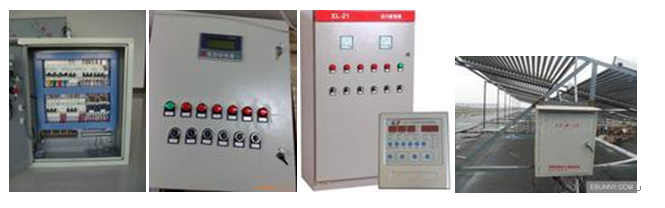

   随着国家对建筑节能规范的日益完善,许多城市相继出台关于新建建筑配套太阳能集热工程的政策,新政策带来了太阳能热水系统新的发展,但同时也对太阳能热水系统的控制带来了新的挑战,以往的单片机或者低压配电控制,单片机控制的功能单一,抗干扰能力差,与上位机通讯不稳定,同时不具备根据热水系统特点针对性编制程序的功能,适应性差。弱电控制系统布线复杂,不能远程通讯和管理能力。以上两种控制系统都不能做到集中控制管理,一个工程上要大大小小的分布多个控制箱,这给安装维护和售后都带来的很大的麻烦。系统数据显示不能直观,设置起来很麻烦,不易更改,要和现有系统对比。下图为市场常见的控制柜类型。

     上述两种方式只能称为控制,经过多年的研究我们改变的以前的控制理念,我们在稳定智能控制的基础上加上管理的理念,根据市场调查,我们发现能源的浪费大部分在于管理,比如你设定了固定的能耗,但是消耗的能耗是每天不固定的,这样每天剩余的能耗就完全浪费掉了。

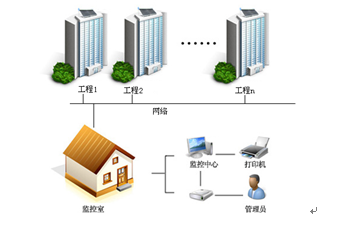

   基于管理的理念,随后我们推出工业PLC编程控制的太阳能热水工程控制管理系统。本系统在基于PLC可编程控制器+上位机的模式,采用网络通讯技术,从而完美的解决了以上问题。理论上讲,我们这个系统可以无限拓展,几十、几百甚至几千个热水系统都可以在一个控制系统中实现,大大提高了管理水平,降低管理成本。控制管理模型图如下:

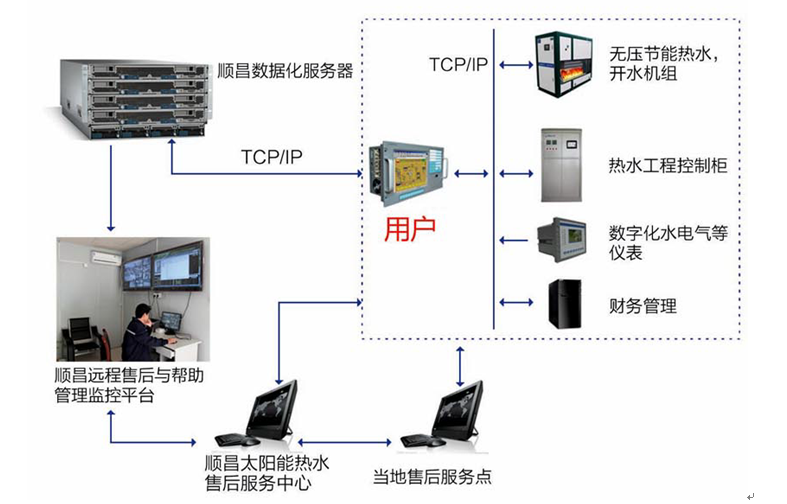

    控制管理系统通过远程控制平台——服务器——客户端工控机——现场设备这样的层次来合理的管理和控制洗浴系统、开水系统、太阳能集热系统和辅助加热系统和供暖系统。如下图:

    控制管理系统通过远程控制平台——服务器——客户端工控机——现场设备这样的层次来合理的管理和控制洗浴系统、开水系统、太阳能集热系统和辅助加热系统和供暖系统。如下图

系统在设置参数设定完成的情况下全自动运行,并且在出现故障的情况下自动发出声光报警并且直接通知客户端和服务器,连接远程服务平台。系统对现场参数进行实时采集,描绘出直观的用水及温度曲线,通过该曲线,增加或者减少辅热的时间,提高太阳能系统的利用率。系统结合能耗对比系统对于水、电、气的流量分析工作。记录收支,产生报表。使得系统直观、高效、节能的运行。

系统是通过节点的控制方法,用户端可以单独使用,也可以连接到服务器。热水控制柜、机组都可以单独使用互不影响。

热水控制柜是由PLC为核心控制元件,触摸屏进行人机对话,从而使得操作人员能够直观而迅速地了解系统运行状况。利用PLC及其功能模块将现场中的泵阀的运行、停止的状态和系统的温度、水位进行采集,根据系统设置来自动控制整个系统的全自动运行。并且在出现故障的情况下主动发出声光报警并且直接通知用户或者服务器,连接远程服务平台。并且界面上会提示故障的位置与原因。
